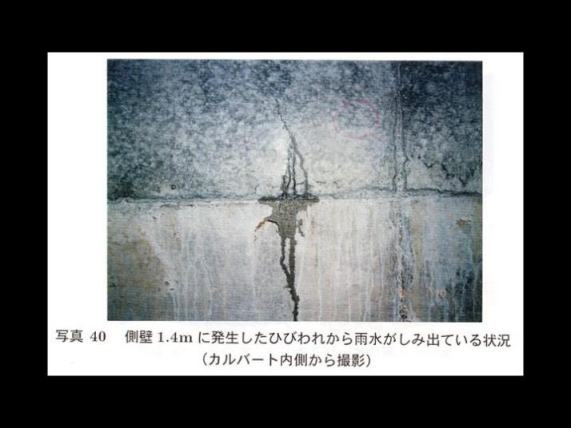

RCボックスカルバートの施工工程と初期材齢ひび割れ

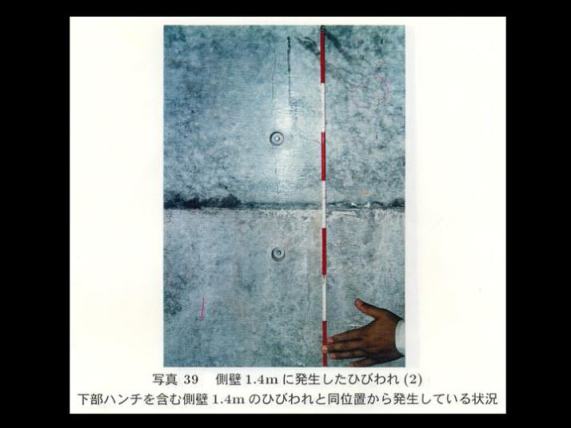

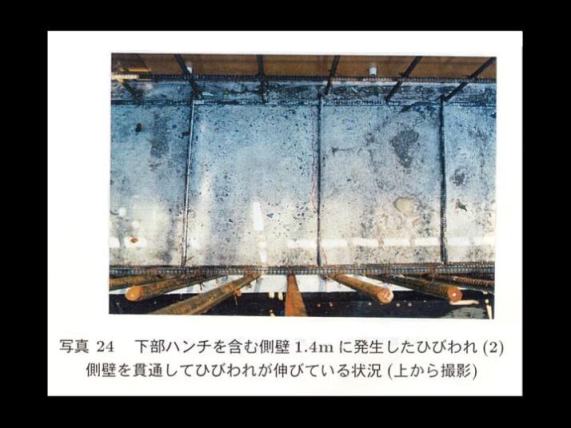

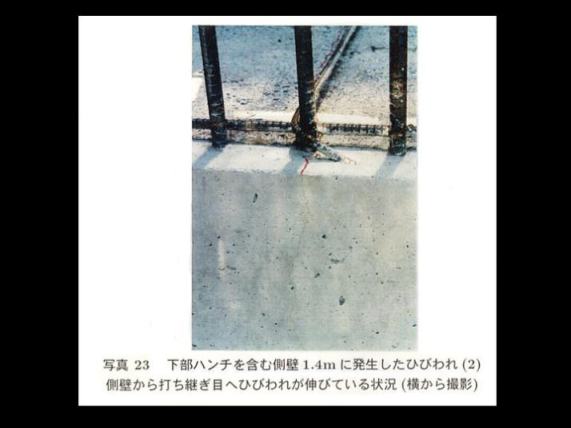

講義用に作成したPowerPointファイルから必要部分だけを抜き出し，RCボックスカルバートの施工工程と初期材齢ひび割れの発生状況をスライドで説明します。

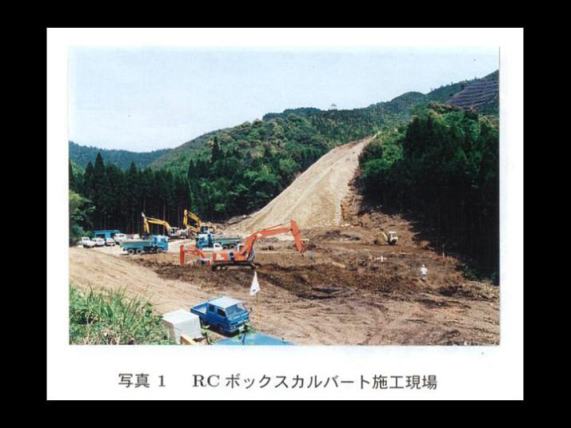

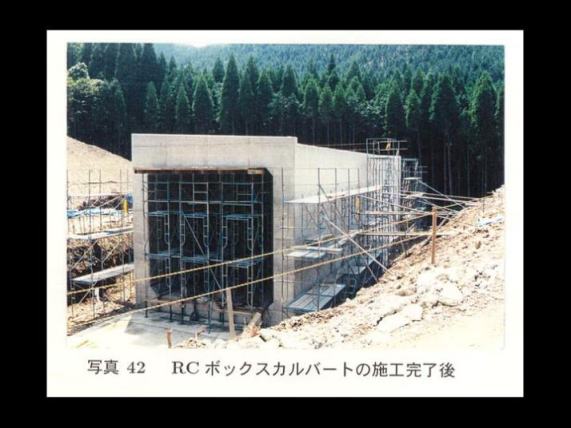

写真のRCボックスカルバートの寸法は高さ7.1m×幅7.3m×奥行き13.05mで，

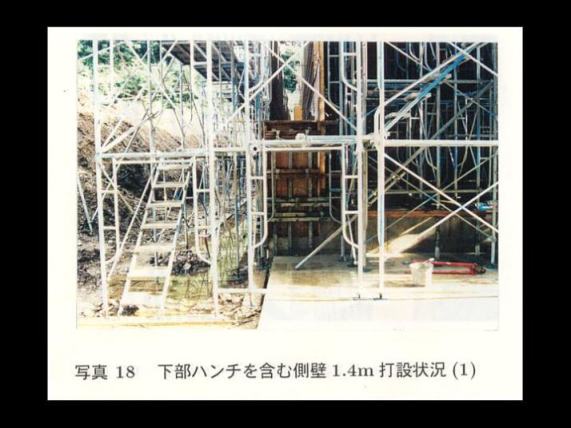

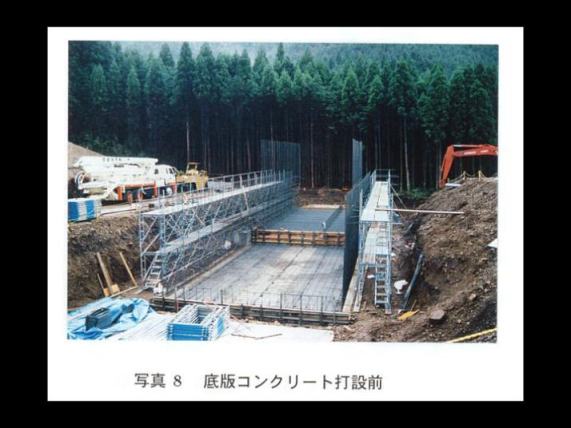

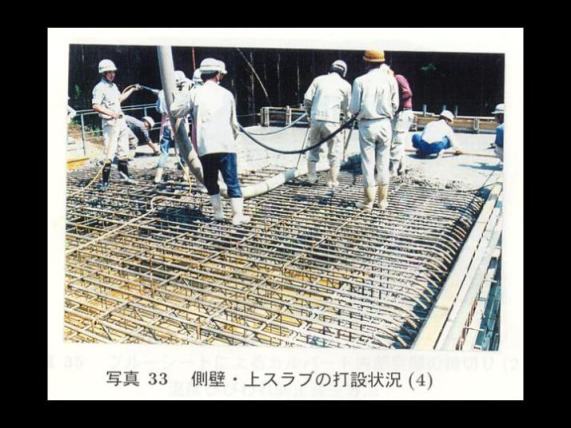

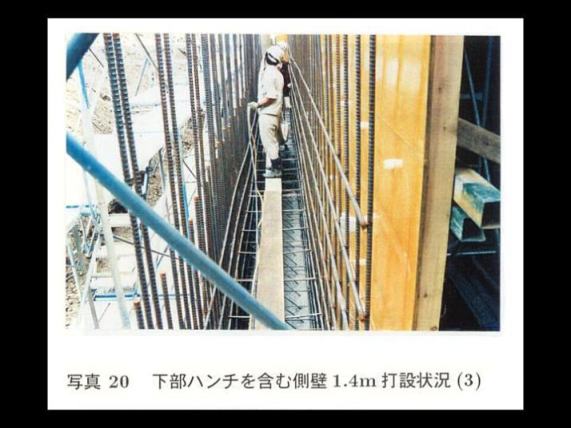

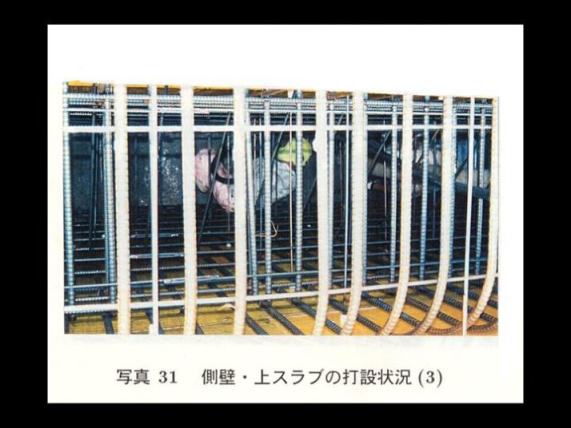

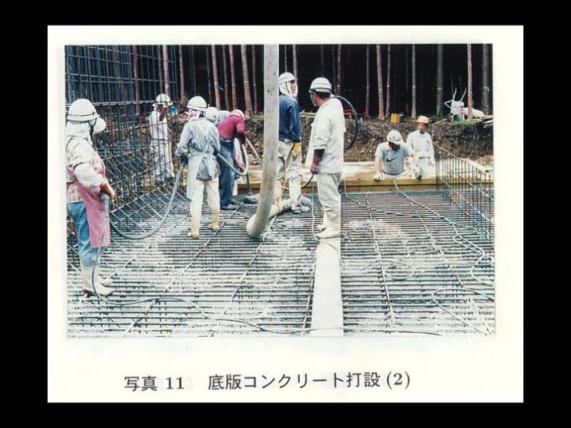

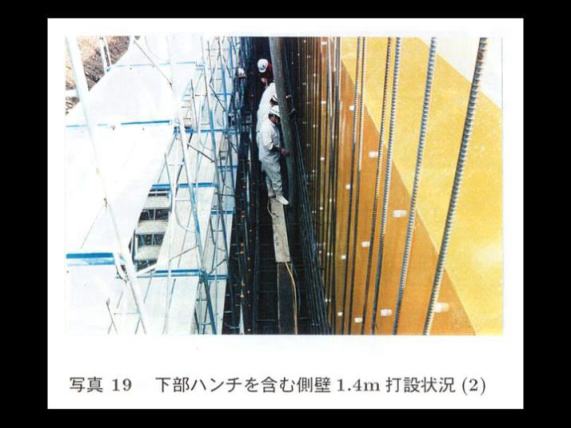

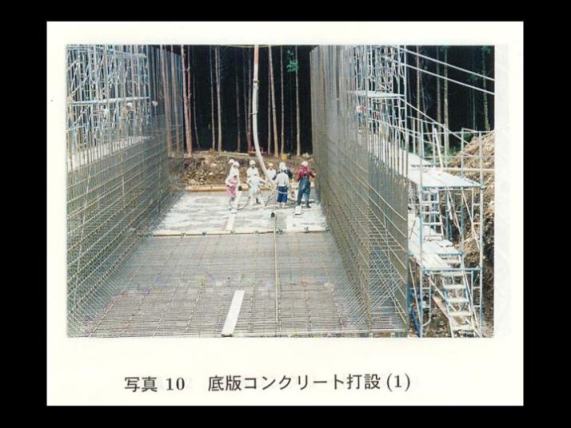

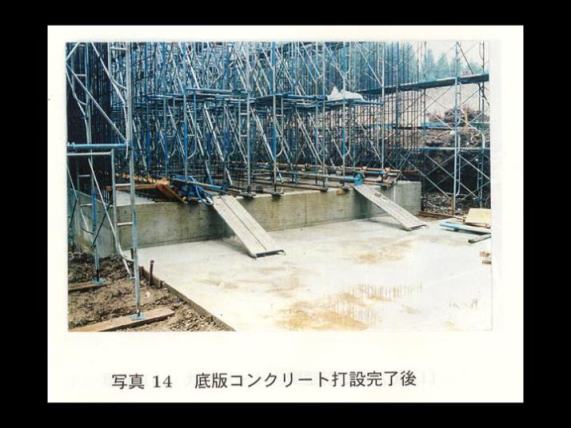

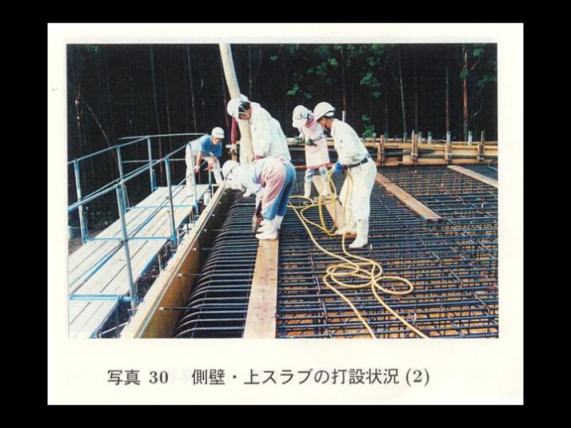

内空高さ4.7m×内空幅5.6mです。また，底版厚さ0.95m，側壁厚さ0.85m，上スラブ厚さ0.85mです。施工手順は，(1)底版，(2)下部ハンチを含む壁体1.4m，(3)壁体全体と上スラブの3段階施工になっています。
No.1 |
No.2 |
No.3 |
No.4 |
No.5 |
No.6 |
No.7 |
No.8 |
No.9 |
No.10 |
No.11 |
No.12 |
No.13 |
No.14 |
No.15 |
No.16 |
No.17 |
No.18 |
No.19 |
No.20 |
No.21 |
No.22 |
No.23 |
No.24 |
No.25 |
No.26 |
No.27 |
|
|
|
